an Automation Panel Explained مشروع: محطة تنقية المياة علي سد وادي ضمد - جيزان

 المكان: المملكة العربية السعودية

المشروع: محطة تنقية المياة علي سد وادي ضمد - جيزان Automation Wiring Diagram

الموقع: Raw & Clarified Water Pumps Building

المقاول: مجموعة محمد علي السويلم للتجارة والمقاولات (MASCO)

الاستشاري: محرم باخوم

المالك: وزارة المياة والكهرباء

---------------------------- لوحة التكم الاولي لمنطة ال Raw & Clarified Water Pumps Building -------------

نوع الرسومات AsBuilt - اللوحة مكونة من 28 شيت تستعرضها معا

الشيت الاول وفية بيانات المشروع الجهة المالة, المقاول, الاستشاري الخ...

الشيت التاني وفية الشكل الخارجي للــ Panel

الشيت الثال مكونات اللوحة كاملة جهاز التكم PLC Unit والريليهات والترامل والمفاتية ومراوخ التهوية والفيوز الخ...

الشيت الخامس مدخل التغدية الرئيس للوحة مرورا بالبور صبلاي والسويتس

Block Diagram لجهاز الـPLC وهو من نوع شنايدر موديل M340

وعدد الكروت المتصلة به وانواع المخارج والمداخل رقمي وانالوج

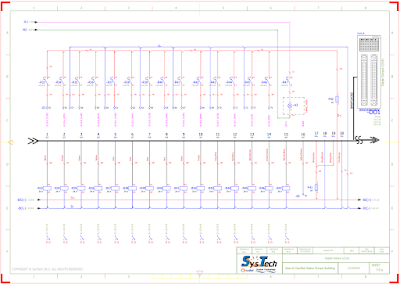

الاربع صفحات القادمة تستعرض كارت الـDigital Input 64 Wiring Diagram

حيث ان كل صفحة تحتوي علي 16 اشارة فقط

الاربع صفحات القادمة تستعرض كارت الـDigital Output 64 Wiring Diagram

حيث ان كل صفحة تحتوي علي 16 اشارة فقط

Analog Input 8

Analog Input 2

ثم يضاف في الاخر شيتات الـ bill of materials لكل لوحة على حدا وليس المشروع بالكامل

ويضاف بيانات حسب كل شركة ومن اهما Part number  والشركة والمصنة
